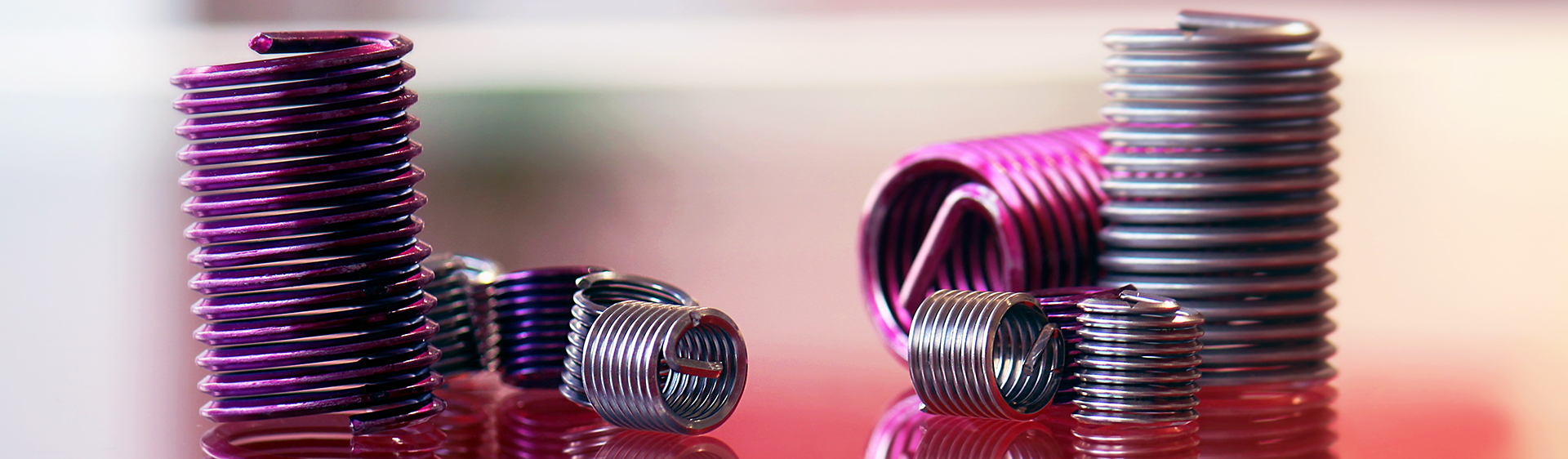

W.TEC^®INSERT COIL - Drahtgewindeeinsätze

Bauteile mit ausgerissenem oder abgenutztem Gewinde müssen Sie nicht mehr aufgeben! Die Reparatur und Verstärkung von Gewinden sind mit unseren W.TEC^®INSERT COIL Gewindeeinsätzen kein Problem mehr. Erreichen Sie eine zuverlässige Verstärkung von Gewindepanzerungen für belastbare Verbindungen für jeden Anwendungsfall!

W.TEC^®INSERT COIL - Drahtgewindeeinsätze

Gewindeeinsätze verstärken jedes Gewinde

W.TEC^®INSERT COIL - Drahtgewindeeinsätze

Hochfeste, vibrationssichere Schraubverbindungen können nur durch leistungsfähige, hochtragende Mutterngewinde erreicht werden. Mit unseren W.TEC^®INSERT COIL Gewindeeinsätze lassen sich ausgerissene, abgenutzte, festgefressene oder beschädigte Gewinde zuverlässig wieder instandsetzen bzw. das Mutterngewinde erheblich verstärken. Durch die Anwendung von Gewindeeinsätzen zur Gewindereparatur können Sie hochbelastbare und widerstandsfähige Innengewinde in Werkstoffen mit geringer Scherfestigkeit (Leichtmetalllegierungen, Aluminium, Messing, Kunststoff usw.) schaffen.

Nach der Panzerung mit den Gewindeeinsätzen, die sich wie eine Spiralspule in die vorhandenen Gewinde legen, besitzen die Bauteile bessere Eigenschaften als das ursprüngliche Gewinde. Ideal zur Gewindeverstärkung im Leichtmetall- oder Maschinenbau, im Offshore-Bereich oder in der Agratrechnik!

Die Funktionsweise des Drahteinsatzes zur Gewindeverbesserung

Gewindeeinsätze aus rostfreiem Chrom-Nickel-Stahl werden mechanisch, ohne zusätzliche Sicherungsstifte, Dicht- oder Klebestoffe verankert: sie lassen sich wie eine handelsübliche Schraube in das vorher angefertigte Spezialgewinde ansetzen und eindrehen. Der Gewindeeinsatz besteht aus einem rhombisch profilierten und zu einer Wendel geformten Draht in Kombination mit einem Mitnehmerzapfen, der nach dem Einbau an der Sollbruchstelle abgetrennt wird.

Der diamantförmige Querschnitt, eine kontrollierte Materialauswahl, kombiniert mit der hohen Sorgfalt bei der Produktion garantieren Ihnen weitere Vorteile im Hinblick auf Oberflächengüte, Verschleißfestigkeit, Gewindereibung, Korrosions- und Wärmebeständigkeit des Gewindedrahts.

W.TEC^®INSERT COIL – Free running

Diese Gewindeeinsätze nach DIN 8140 besitzen auf der gesamten Länge ein frei durchlaufendes, lehrenhaltiges Gewinde. Die Toleranzlage des ISO-Gewindes entspricht 6H nach dem Einbau. Die Einsätze sind nicht eingefärbt.

W.TEC^®INSERT COIL – Screw grip

Dieser Gewindeeinsatz nach DIN 8140 besitzt neben den gewindetechnischen Vorteilen der “Free running” -Variante auch einen schraubenklemmenden Bereich. Eine oder mehrere polygonalförmige Windungen wirken hierbei klemmend auf die Flanken der eingedrehten Schraube, sodass ein elastisch federnder Reibschluss entsteht.

Gewindeeinsätze einbauen

Die W.TEC^®INSERT COIL Gewindeeinsätze können sehr leicht in vorhandene Werkstücke eingebaut werden:

Kernloch bohren

Bohren Sie zunächst das beschädigte Gewinde auf bzw. das Kernloch neu.

Gewinde schneiden bzw. Gewinde formen

Schneiden bzw. für noch belastbarerer Aufnahmegewinde formen Sie das Gewinde mit den speziellen W.TEC^®Gewindebohrern.

Gewindeeinsatz von Hand bzw. maschinell setzen

Mit der Laufrichtung mit oder ohne Eindrehwerkzeug in das Aufnahmeloch drehen.

Feststellzapfen brechen (falls vorhanden)

Den Zapfen mit einem Zapfenbrecher durch einen leichten Schlag an der Sollbruchstelle abtrennen und entfernen.

Die Vorteile der W.TEC®INSERT COIL Gewindeeinsätze

Die Vorteile auf einem Blick:

Wirtschaftliche Instandsetzung von ausgerissenen Gewinden
Hohe Tragfähigkeit
Strapazierfähige Verbindung, auch bei kleinen Durchmessern
Verbesserte Ausschussrückgewinnung
Schaffen einer hochbelastbaren Gewindepanzerung
Fester Sitz
Kein Verschleiß und reduzierte Gewindeabnutzung
Demontage möglich zur Wiederverwendung
Korrosionsschutz und Wärmebeständigkeit

Eins mit dem Werkstück: Gewindebuchse TIME-SERT^®

Herausforderungen abseits der Serienproduktion meistern

Für die Instandhaltung sind ausgerissene Gewinde auf Grund von Überbelastung kein seltenes Bild. Hier sind schnelle Lösungen gefragt, um das Gewinde zu reparieren und lange Ausfallzeiten zu vermeiden.

Überall dort wo Gewinde unter härtesten Bedingungen und kurzen Wartungsintervallen stehen, für die Reparatur von besonders dünnwandigen Materialien oder wenn nur wenig Gewindegänge vorhanden sind, eignet sich das TIME-SERT^® Gewindereparatursystem. Eine massive Buchse aus Vollmaterial wird hierbei in das geschädigte Gewinde eingebracht und mit dem Werkstück verpresst. Es entsteht eine gasdichte Verbindung zwischen Buchse und Werkstück. Optimal für die Anwendung im Maschinen- oder Fahrzeugbau!

Produktinnovationen und Highlights im C-Teile-Bereich: Unsere W.TEC® Produktreihe

Finden Sie mit uns das richtige Produkt!

Jede einzelne Branche verlangt nach Produkten, die auf sehr spezifische Einsatzzwecke ausgerichtet sind. Um die Anforderungen eines Marktes ganzheitlich zu unterstützen, analysieren wir konsequent die aktuellen Bedürfnisse und zukünftige Anforderungen unserer Kunden.

So entstand auch unsere hauseigene Produktserie W.TEC^® mit Artikeln für anforderungsgerechte Lösungen und branchenspezifischen Innovationen. Wir garantieren optimale und gleichbleibende Qualität und erstklassigen technischen Service. Für jeden spezifischen Anwendungsfall werden Sie bei uns fachkundig beraten und finden das richtige Produkt, egal ob Kunststoffstopfen, Anschlagmittel, Schrauben für thermoplastische Kunststoffe oder vieles mehr.
